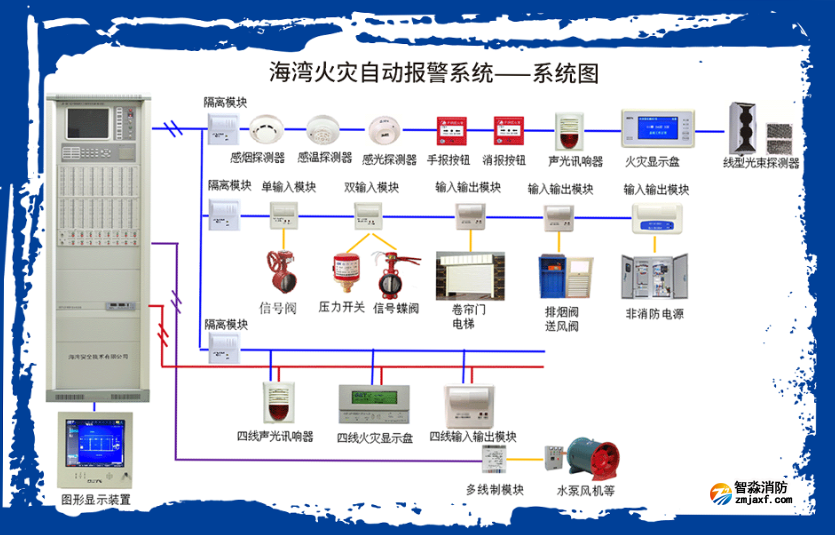

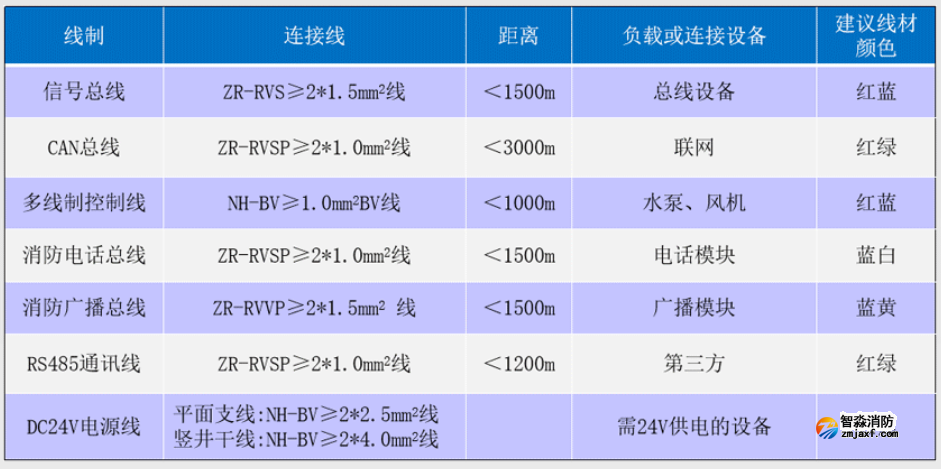

系統布線--布線選型

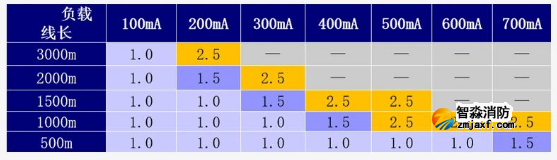

當總線采用2.5mm?的雙絞線，最大工作電流<250mA，總線布線長度可達3km。

系統布線--布線說明

1、火災自動報警系統傳輸線路采用絕緣導線時，應用采取金屬管、阻燃硬質塑料管、阻燃半硬質塑料管或封閉線槽保護方式進行布線。不同系統不同電壓、不同電流類別的線路不應穿于同一根管內或線槽的同一槽孔內。橫向敷設的報警系統傳輸線路穿布線時，不同防火分區的線路不應穿入同一根管。

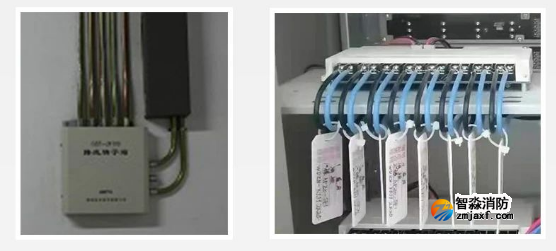

2、從主機到現場設備的線纜統一做好標簽。不同線路宜選擇不同顏色的導線，同一工程中各系統的絕緣導線顏色一致，接線端子應有標號?，F(xiàn)場線型顏色建議分色穿線,避免混淆。

3、信號總線:根據現場設備最大工作電流和與總線長度進行計算選擇線徑。

4、報警主機至現場的電話線、廣播線需單獨鋪4、設管路，以減少線路干擾。

5、CAN聯網線路，采用屏蔽雙絞線，應手拉手方式進行連接。

6、為了盡量減小消防聯動電源線路壓降及損耗問題，建議直流24v用電盡量采用現場壁掛電源箱。本系統內所有線路管路鋪設時均要遠離動力電纜等強電管路。
