GST-BT001F獨立式可燃氣體探測器
一、GST-BT001F獨立式可燃氣體探測器特點：
GST-BT001F測量范圍為0～100％LEL的獨立式可燃氣體探測器用于檢測可燃氣體的泄漏，采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。用于檢測可燃氣體的泄漏，可以檢測天然氣(T)，適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。探測器與海灣生產的DY-KR01可燃氣體探測器電源轉換模塊配套使用時，可實現220V獨立供電。
二、GST-BT001F家用可燃氣體探測器主要技術指標：
| 型號 | GST-BT001F |
| 工作電壓 | DC24V允許范圍DC12V～DC28V |
| 功耗 |
正常監視≤0.5W 報警狀態≤3W |
| 輸出容量及控制方式 |
有源觸點：適用于DC12V單向直流脈沖電磁閥，電磁閥驅動能力：1000μF電容放電 無源觸點：無源常開觸點，容量24V/1A，可方便的控制聯動設備，嚴禁直接驅動AC220V設備 |
| 報警濃度 | 天然氣（BT）3000×10-6(6%LEL) |
| 指示燈 |
電源指示燈：綠色；預熱狀態，電源指示燈閃亮；正常監視狀態，綠燈常亮 報警、故障指示燈：為雙色指示燈，報警狀態為紅色，故障狀態為黃色 |
| 傳感器使用壽命 | 5年 |
| 使用環境 |
溫度：-10℃～+50℃ 相對濕度≤95%，不結露 |
| 外形尺寸 | 直徑：108mm，高：55mm |
三、GST-BT001F獨立式可燃氣體探測器結構特征、安裝與布線

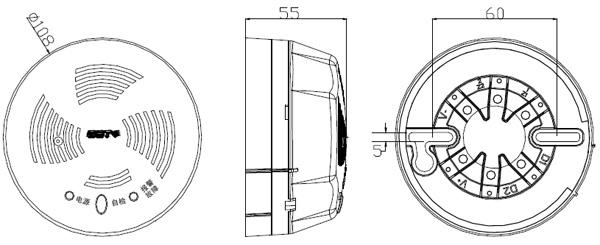

GST-BT001F獨立式可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1所示。
圖1 GST-BT001F獨立式可燃氣體探測器及底座示意圖
其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
安裝與接線：

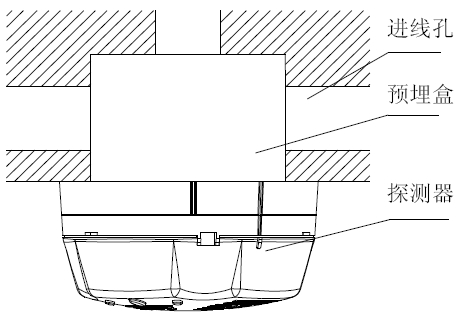

首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。
圖2 GST-BT001F探測器安裝示意圖

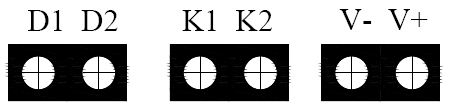

GST-BT001F獨立式可燃氣體探測器對外接線端子示意圖如圖3：
圖3 對外接線端子示意圖
其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。
