JTW-ZCD-G3N海灣溫感
一、海灣JTW-ZCD-G3N溫感概述:

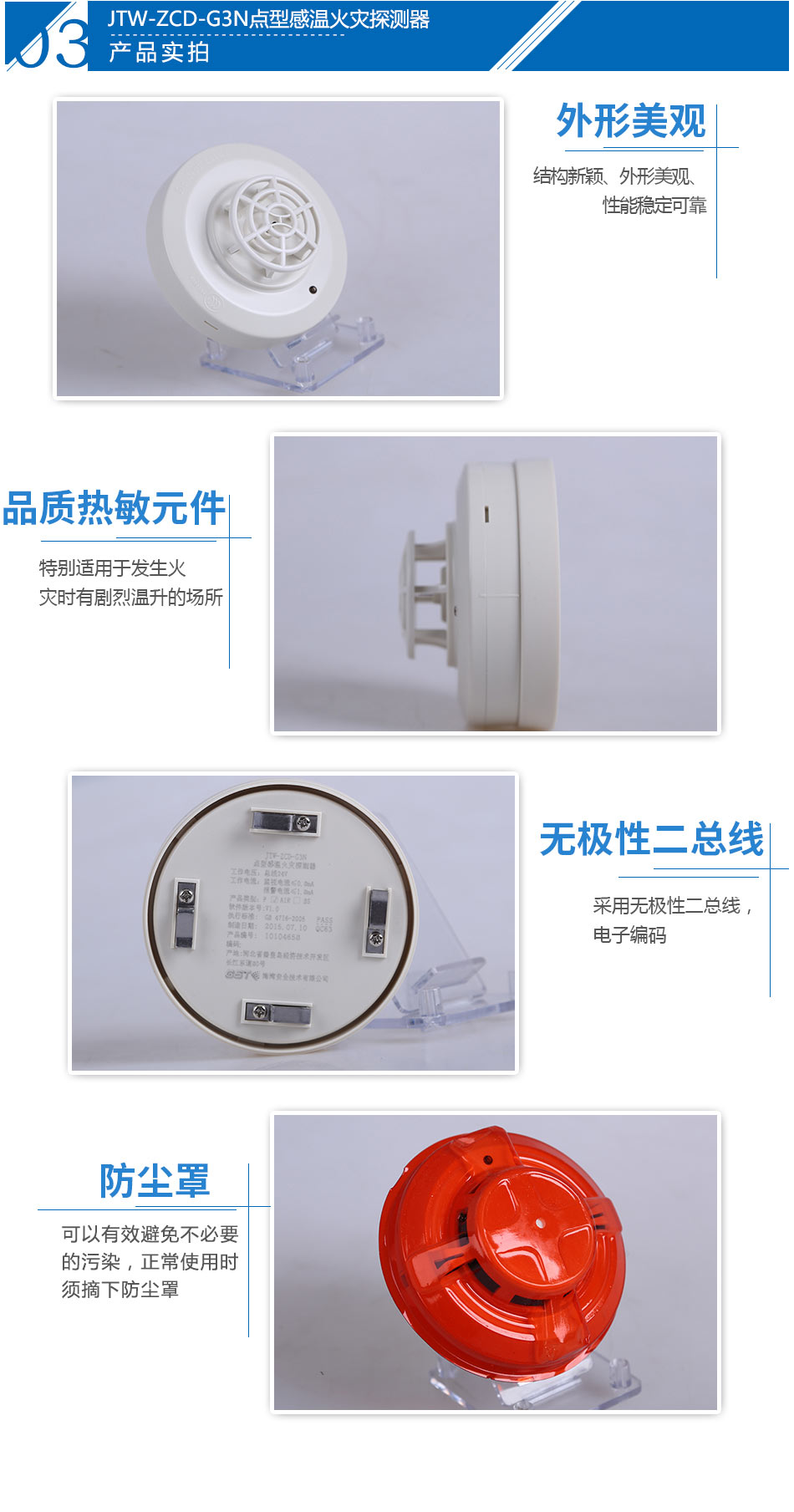

JTW-ZCD-G3N點型感溫火災探測器(以下簡稱探測器)為無極性二總線制，可與本公司生產的各類火災報警控制器的報警總線以任意方式并接。探測器采用帶A/D轉換的單片機。本探測器結構新穎、外形美觀、性能穩定可靠，特別適用于發生火災時有劇烈溫升的場所，與感煙探測器配合使用更能可靠探測火災，減少損失。

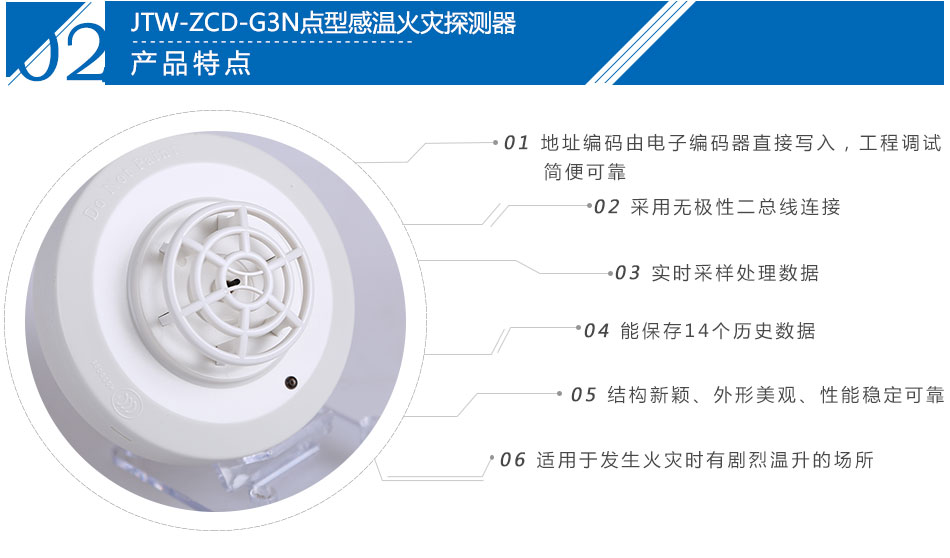

二、海灣JTW-ZCD-G3N溫感特點:
1.JTW-ZCD-G3N點型感溫火災探測器與控制器采用無極性二總線連接；
2.地址編碼由電子編碼器直接寫入，工程調試簡便可靠；
3.單片機實時采樣處理數據、并能保存14個歷史數據，曲線顯示跟蹤現場情況。
三、海灣JTW-ZCD-G3N溫感技術特性:
1.探測器類別：A1R
2.工作電壓：總線24V，允許范圍：16V～28V
3.工作電流：監視電流≤0.6mA 報警電流≤1.8mA
4.報警確認燈：紅色(巡檢時閃爍，報警時常亮)
5.編碼方式：十進制電子編碼，編碼范圍在1～242之間
6.探測角度≤45°
7.保護面積：當空間高度小于8m時，一個探測器的保護面積，對一般保護現場而言為20m2～30m2。具體參數應以《火災自動報警系統設計規范》（GB 50116）為準。
8.使用環境：溫 度：-10℃～+50℃ 相對濕度≤95%，不凝露
9.外形尺寸：直徑100mm 高：58mm(帶底座)
10.外殼防護等級：IP33
11.殼體材料和顏色：ABS，象牙白
12.重量：約115g
13.安裝孔距：45mm～75mm
14.執行標準：GB 4716-2005
四、JTW-ZCD-G3N點型感溫火災探測器結構特征與工作原理

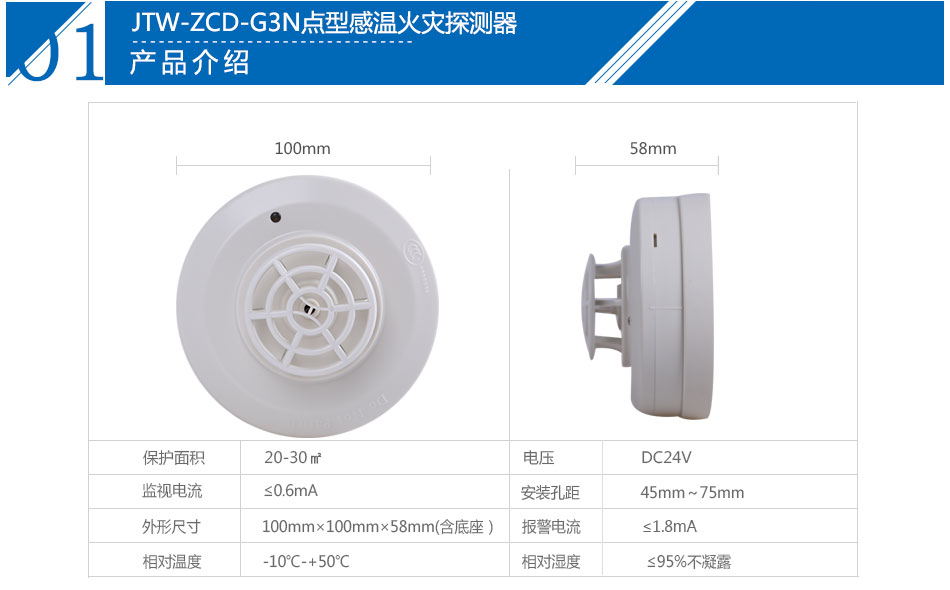

1.探測器外形示意圖如圖1所示。
1.探測器外形示意圖如圖1所示。
2.工作原理
JTW-ZCD-G3N點型感溫火災探測器采用熱敏電阻作為傳感器，傳感器輸出信號經過電壓變換后輸入到單片機，單片機利用智能算法進行信號處理。當單片機檢測到火警信號后，向控制器發出火災報警信息，并通過控制器點亮火警指示燈。

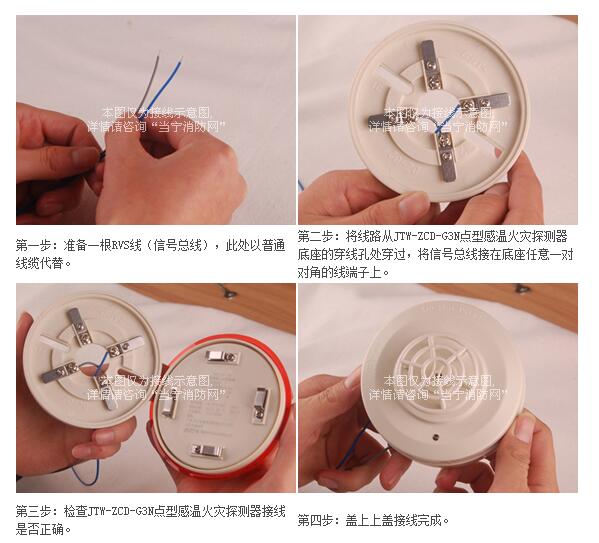

五、JTW-ZCD-G3N點型感溫火災探測器現場接線摸擬圖：
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第一步：準備一根RVS線（信號總線），此處以普通線纜代替。
第二步：將線路從JTW-ZCD-G3N點型感溫火災探測器底座的穿線孔處穿過，將信號總線接在底座任意一對對角的線端子上。
JTW-ZCD-G3N點型感溫火災探測器 JTW-ZCD-G3N點型感溫火災探測器
第三步：檢查JTW-ZCD-G3N點型感溫火災探測器接線是否正確。
第四步：蓋上上蓋接線完成。
